2021年06月

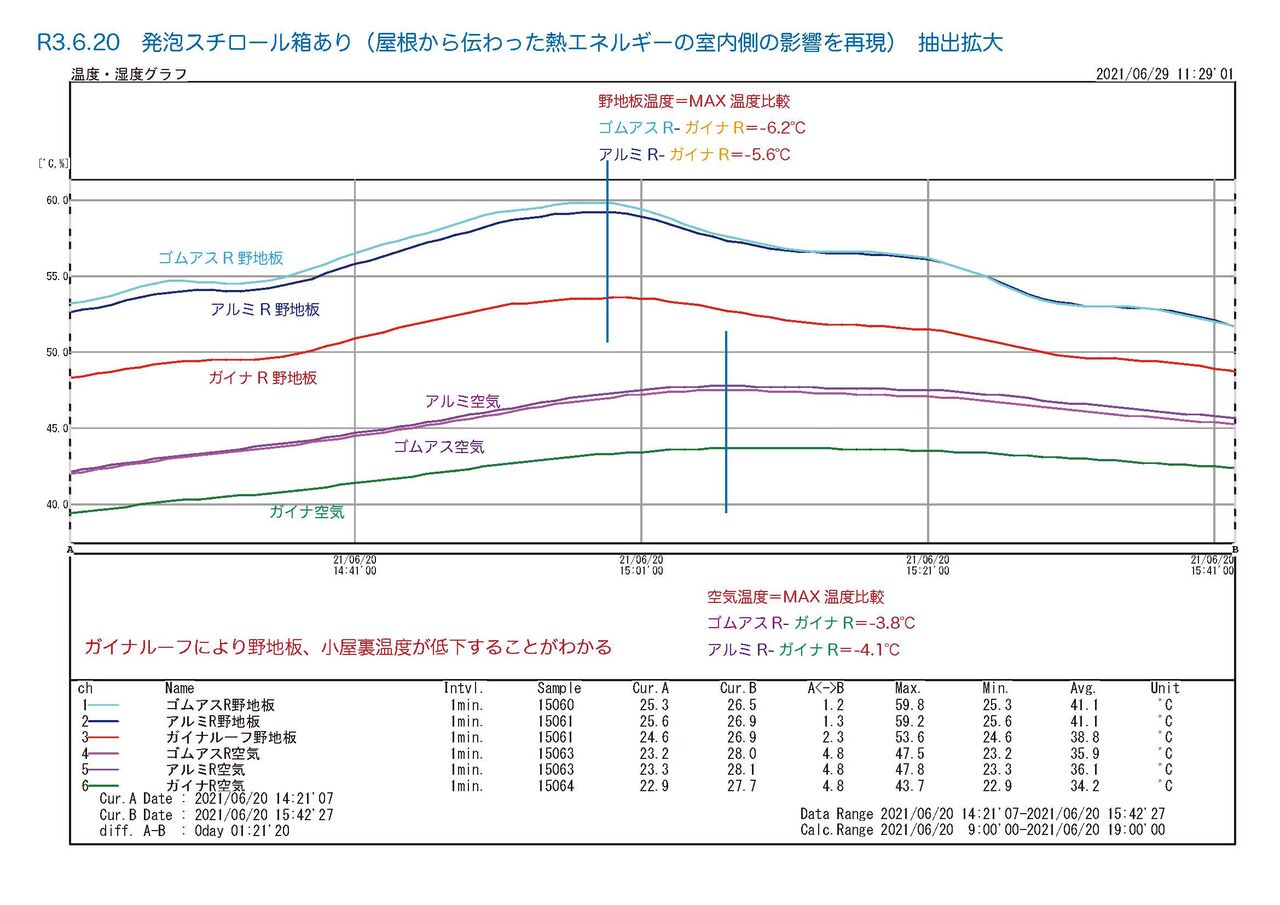

GAINAルーフ(遮熱断熱ルーフ)性能評価測定 R3.6.20~23

ガイナルーフ性能測定

ガイナルーフの熱貫流抑制と室内で生じる変化の測定

ガイナルーフの外部環境変化による性能変化の測定

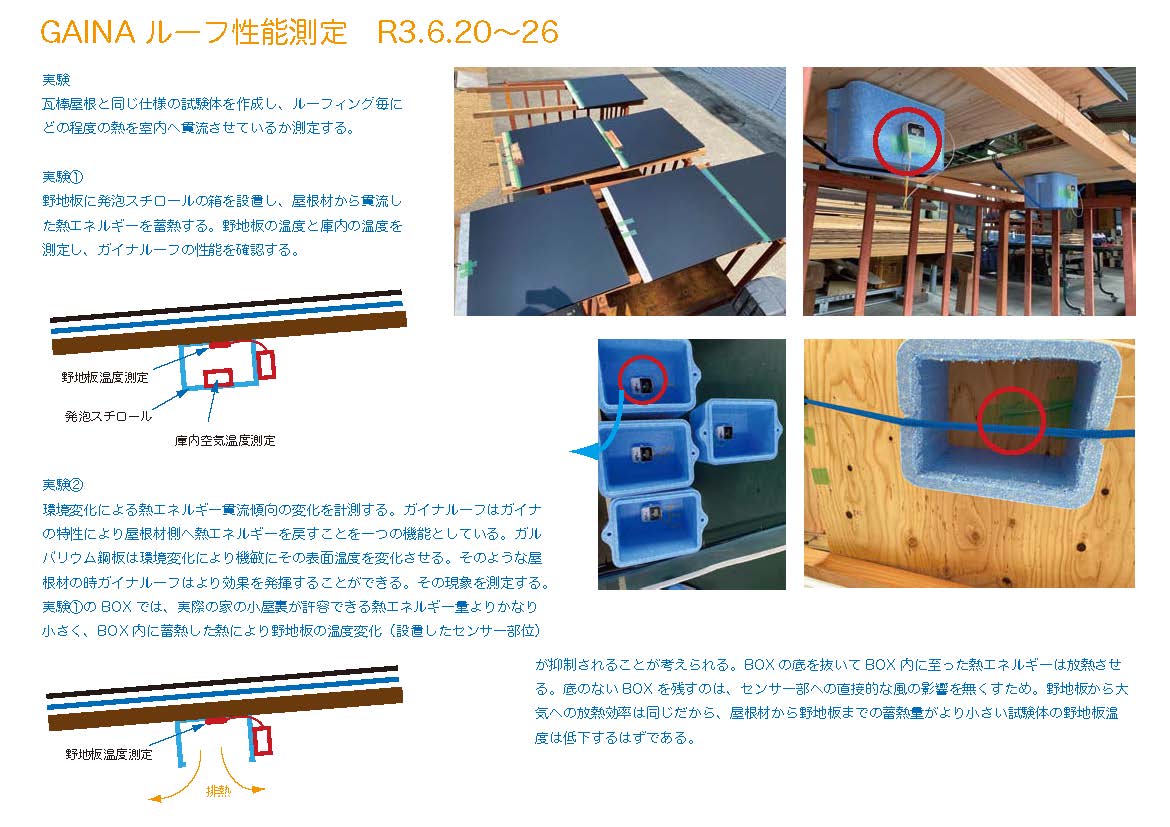

表紙

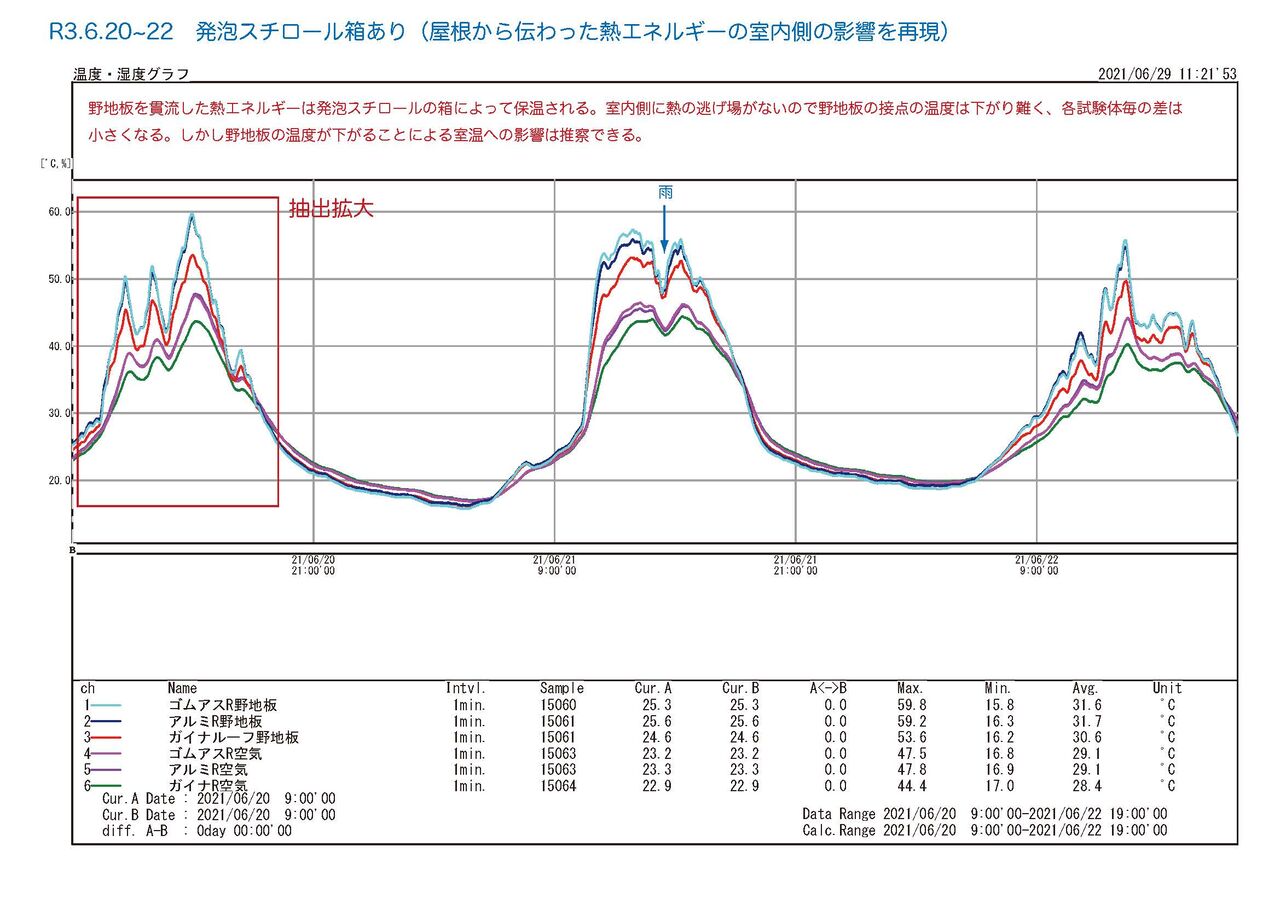

20~22採用Aイラストレータ

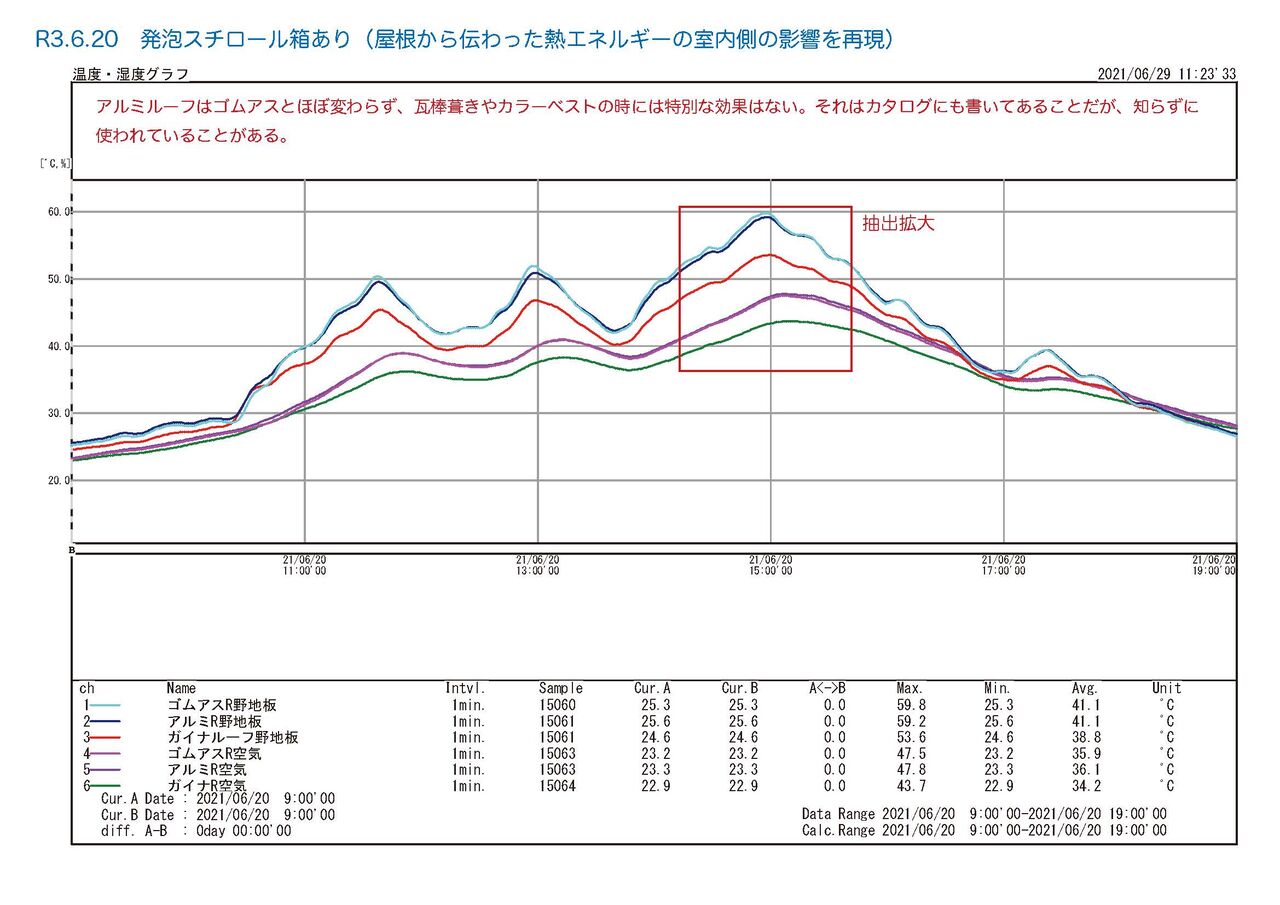

20採用Aイラスト
20採用Aピークイラスト

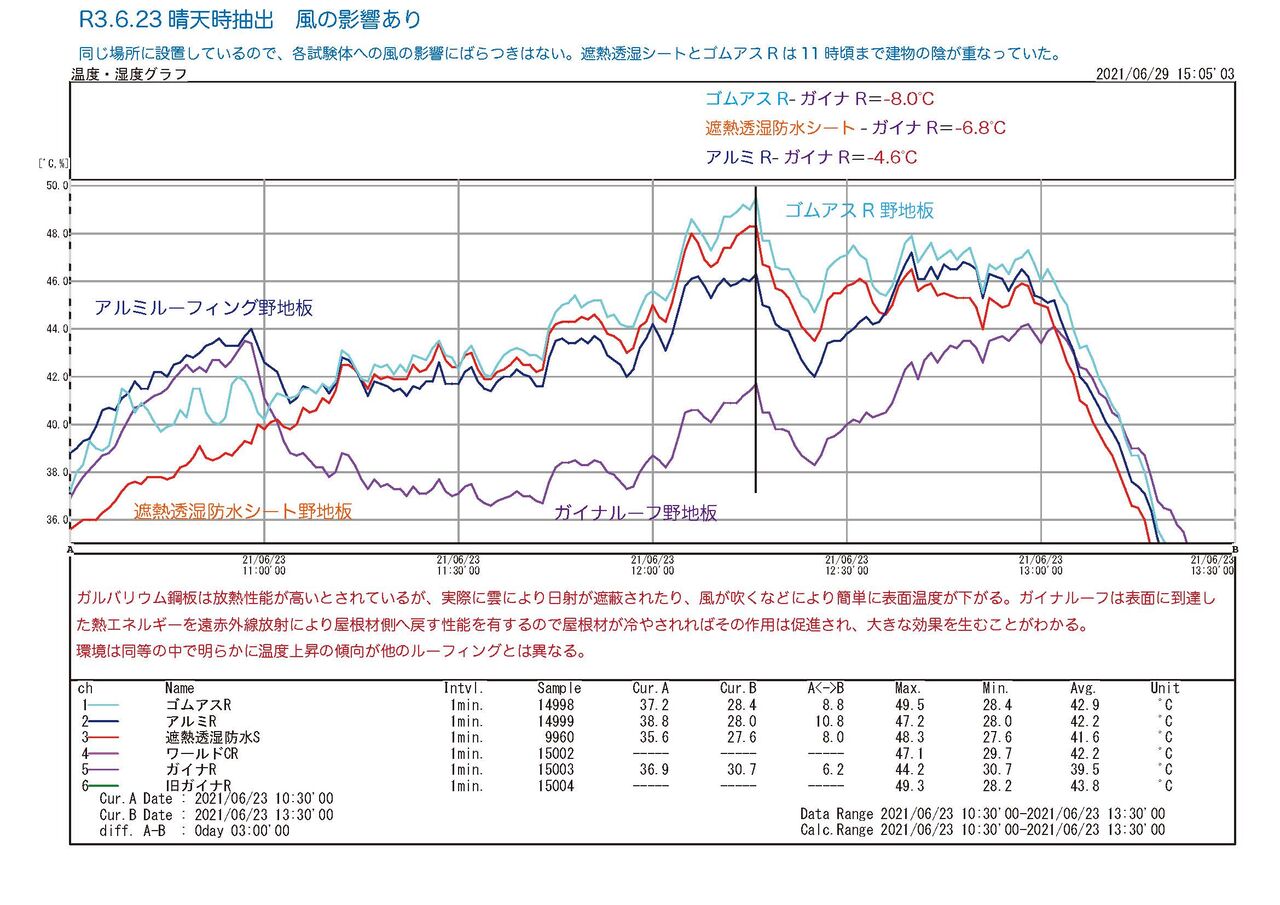

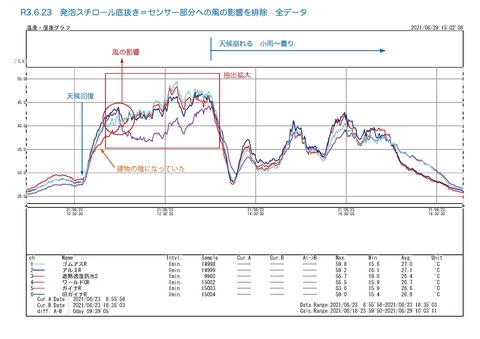

23日全体確定

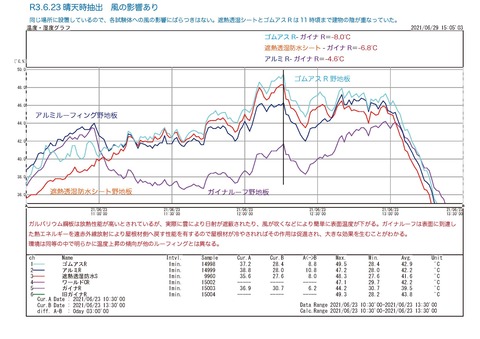

23日拡大確定

超速乾燥ポリウレタンとガイナの組み合わせ(スレート屋根に塗装) 効果測定

古いスレートの建物の場合、古いスレートはアスベスト含有していますから、保全補修の用途で屋根を塗装しようとしても高圧洗浄はできません。
その場合、洗浄せず、大きいごみだけ取り除いて、ウレタンを15mm程度吹き付け、スレート屋根の割れや穴を塞いで屋根自体を固定し、その上に超速乾燥ポリウレタンを吹き付ける工事を実施することがあります。
この工事だと、アスベストを処理することなく、建物の耐久を高めることができます。
しかし、この工法の場合、工場内は熱がこもり、屋根も高温になり、施工前より暑くなります。
しかし、発泡ウレタンの上にガイナを塗装すれば暑さを和らげることができます。
以下の実験の添付は、ガイナを塗装した場合の効果を簡易的ですが検証したものです。

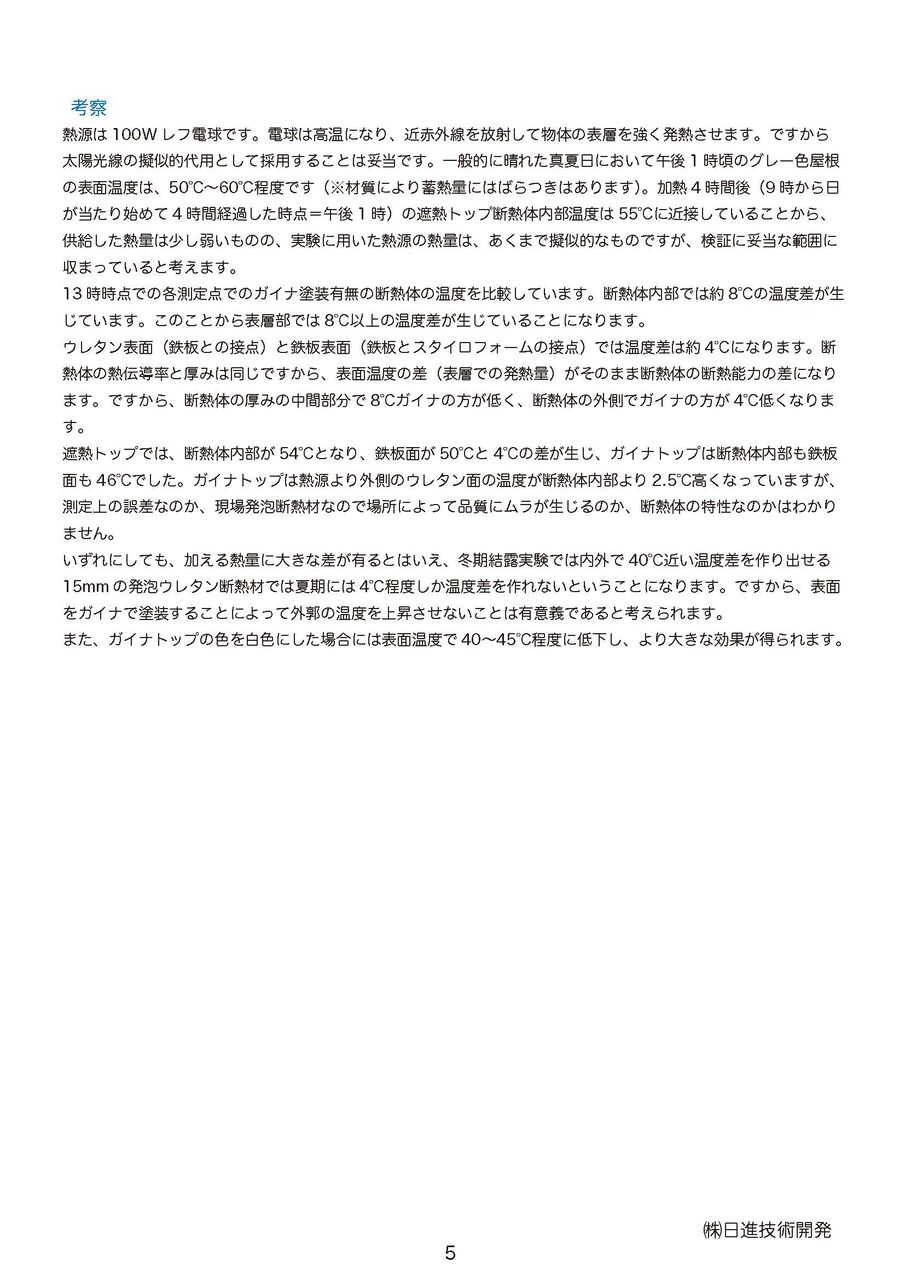

最後のページに考察があります。

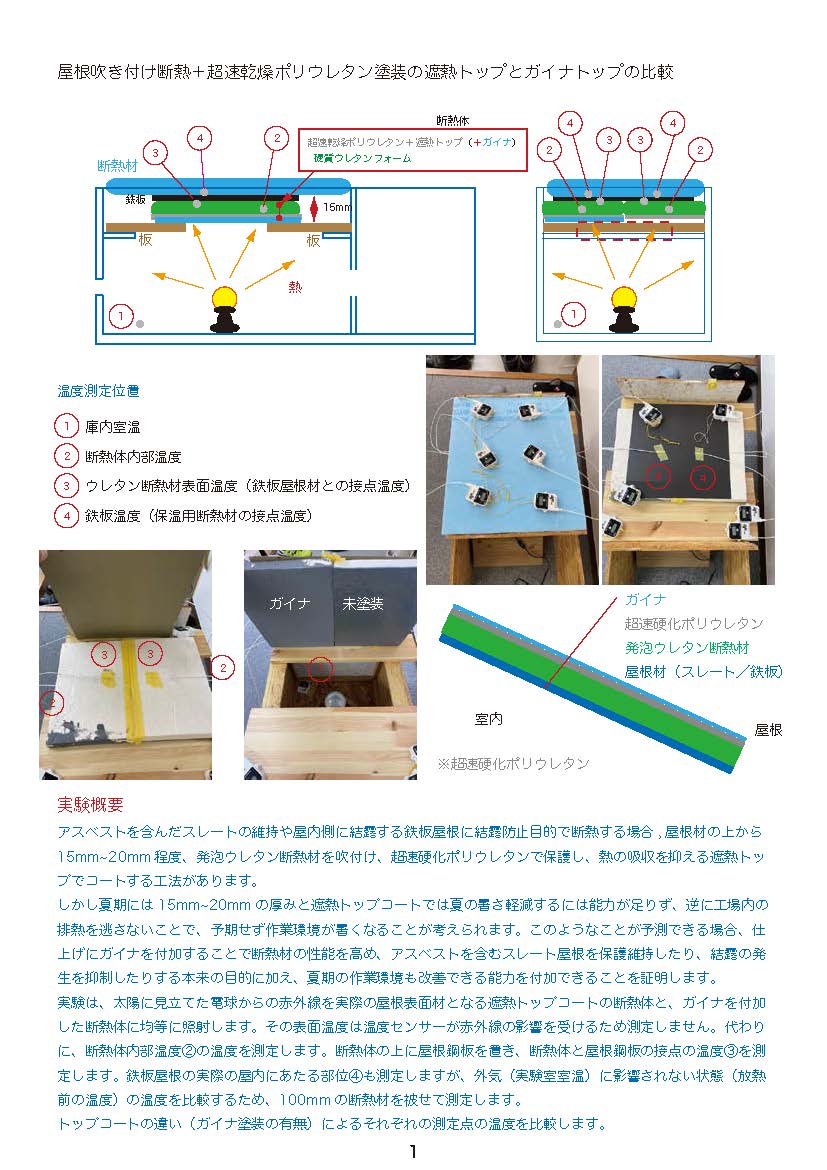

ガイナ塗装有無ウレタン断熱体比較

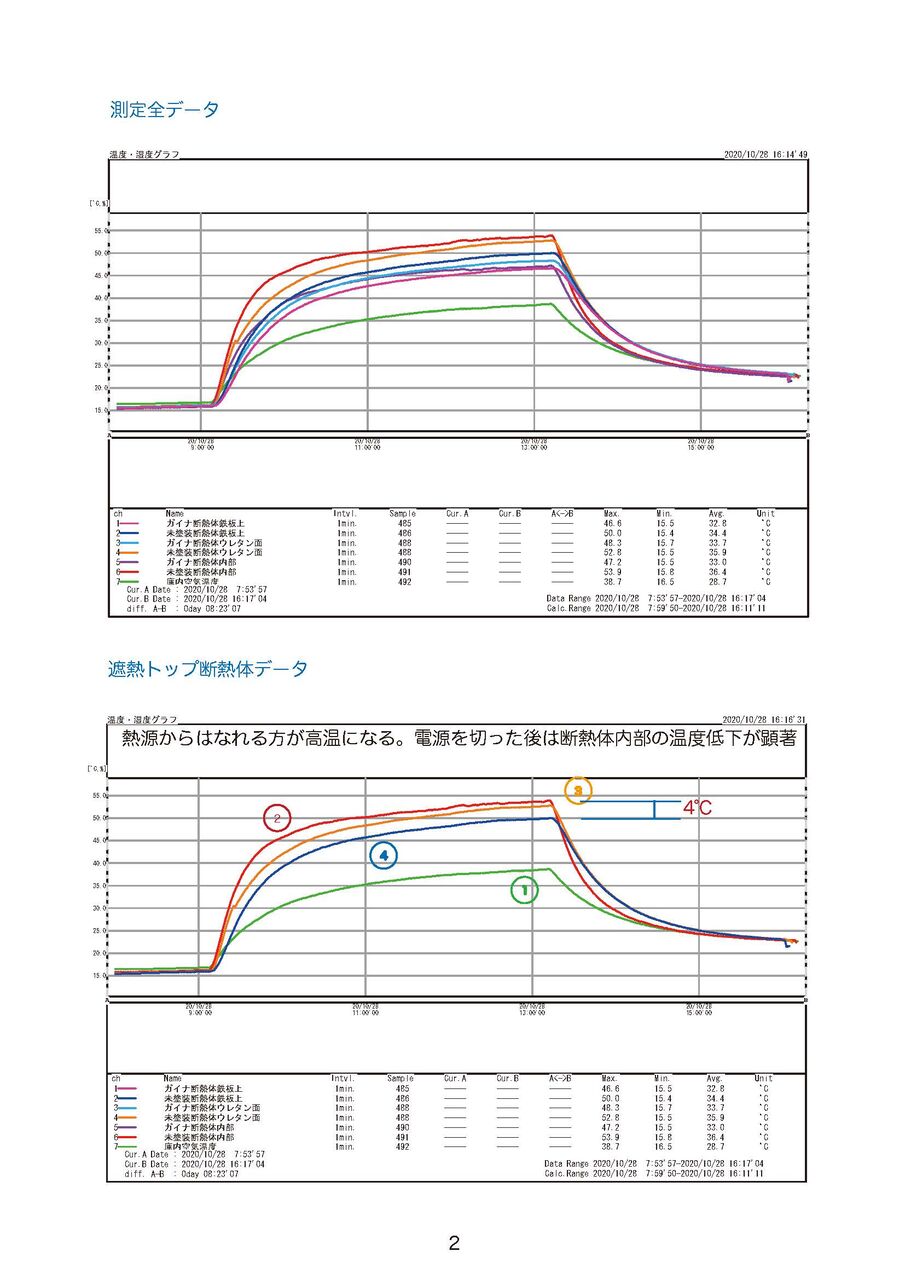

ガイナ塗装有無ウレタン断熱体比較P2

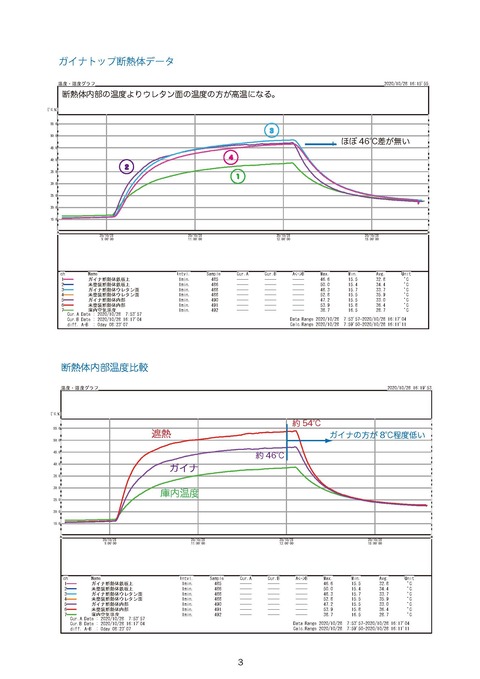

ガイナ塗装有無ウレタン断熱体比較P3

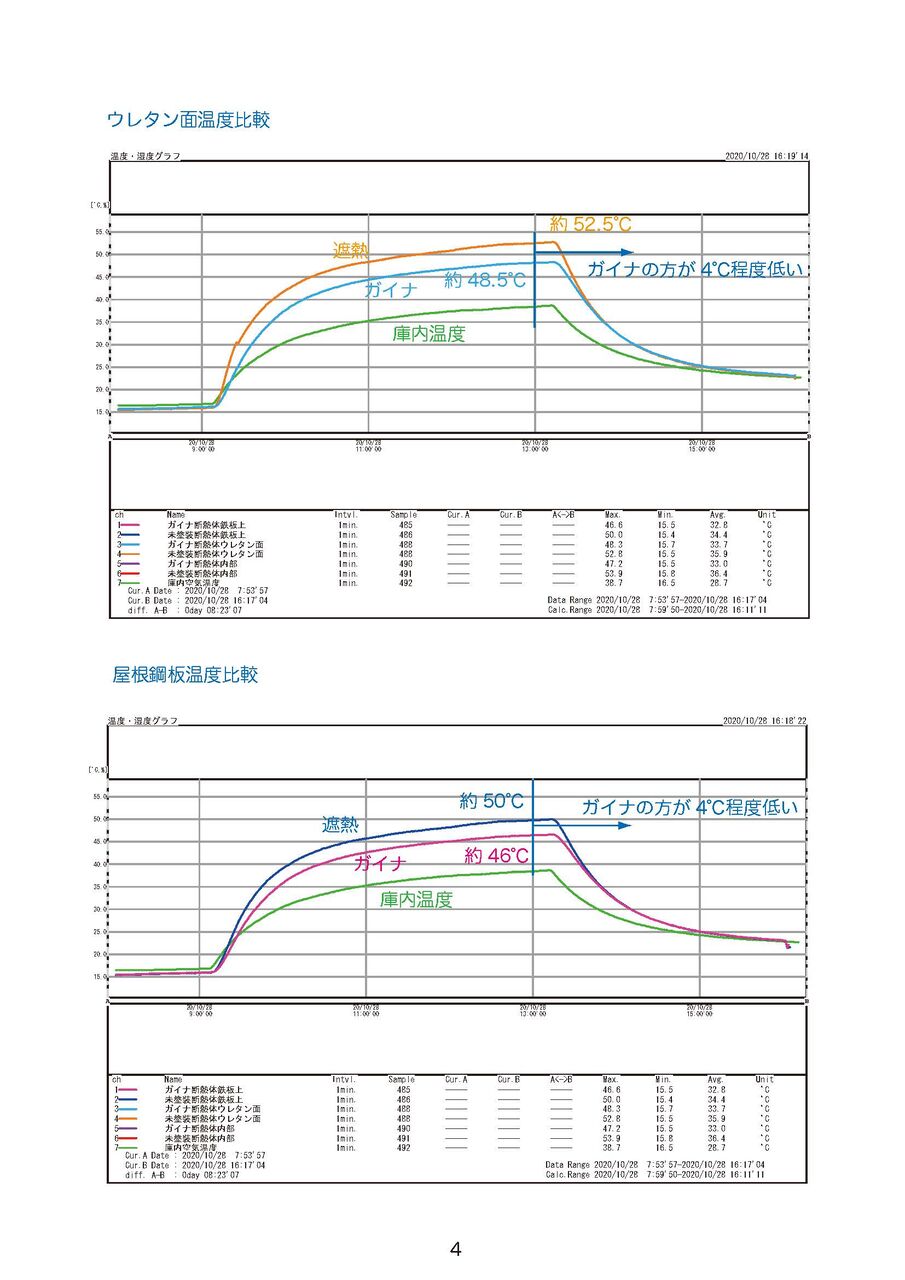

ガイナ塗装有無ウレタン断熱体比較P4
ガイナ塗装有無ウレタン断熱体比較P5


GAINA効果 某施設屋上ウッドデッキ 幼児でも真夏に素足で歩けるように

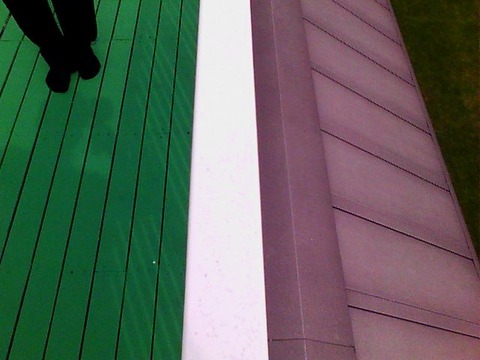

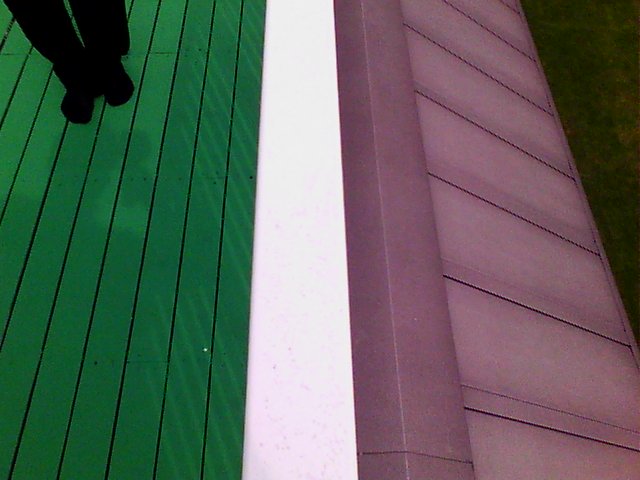

デッキ笠木

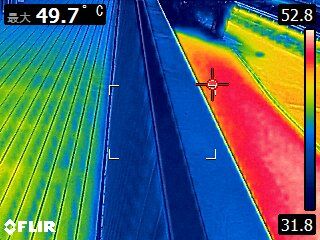

笠木とデッキサーモ

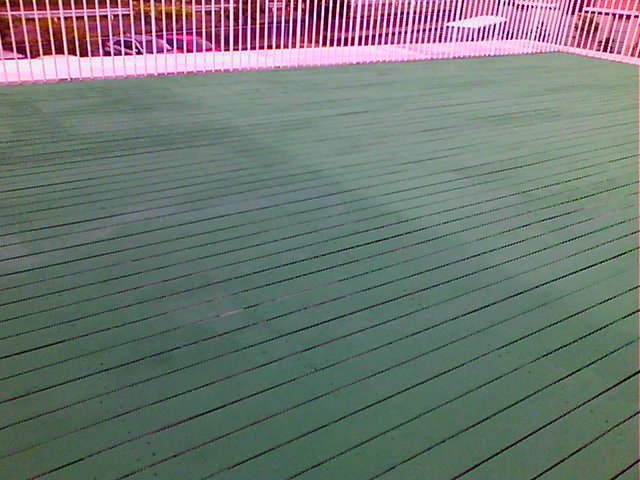

ウッドデッキと笠木

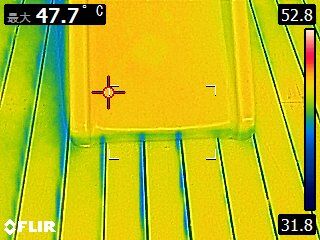

デッキ遊具S

遊具とウッドデッキ

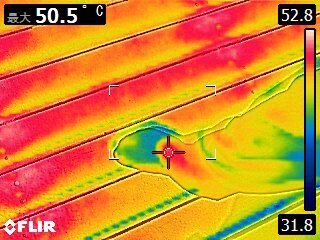

足S
足のきS

足を乗せて放すと、、、、ガイナの塗装面は蓄熱しないので表面温度が高くても足を乗せれば瞬時に足裏の温度と同化して熱の移動を抑制する。だから熱くない。

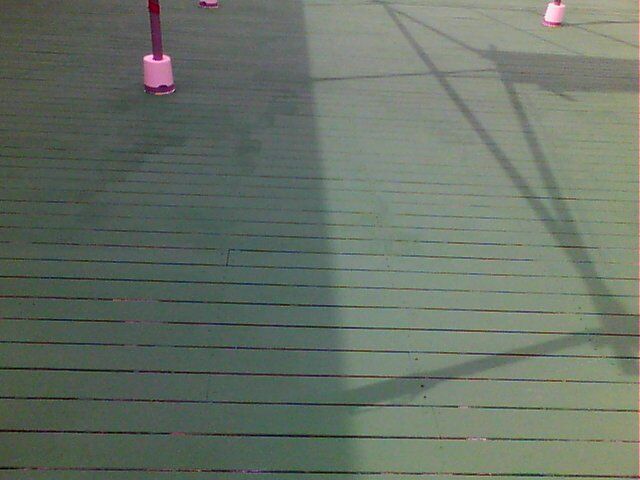

日陰日向

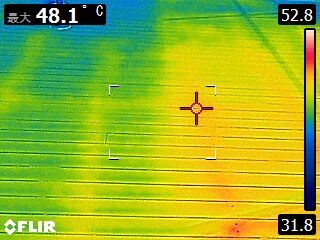

日陰日向S

日陰と日向。日が陰れば瞬時に表面温度は下がる。

散水

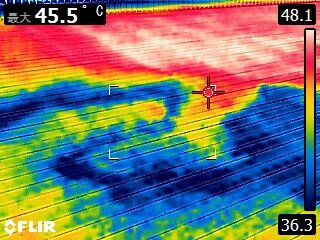

散水S

散水。水を撒くと瞬時に温度が下がる。

GAINAルーフ(遮熱断熱ルーフィング)効果測定 松山第二報

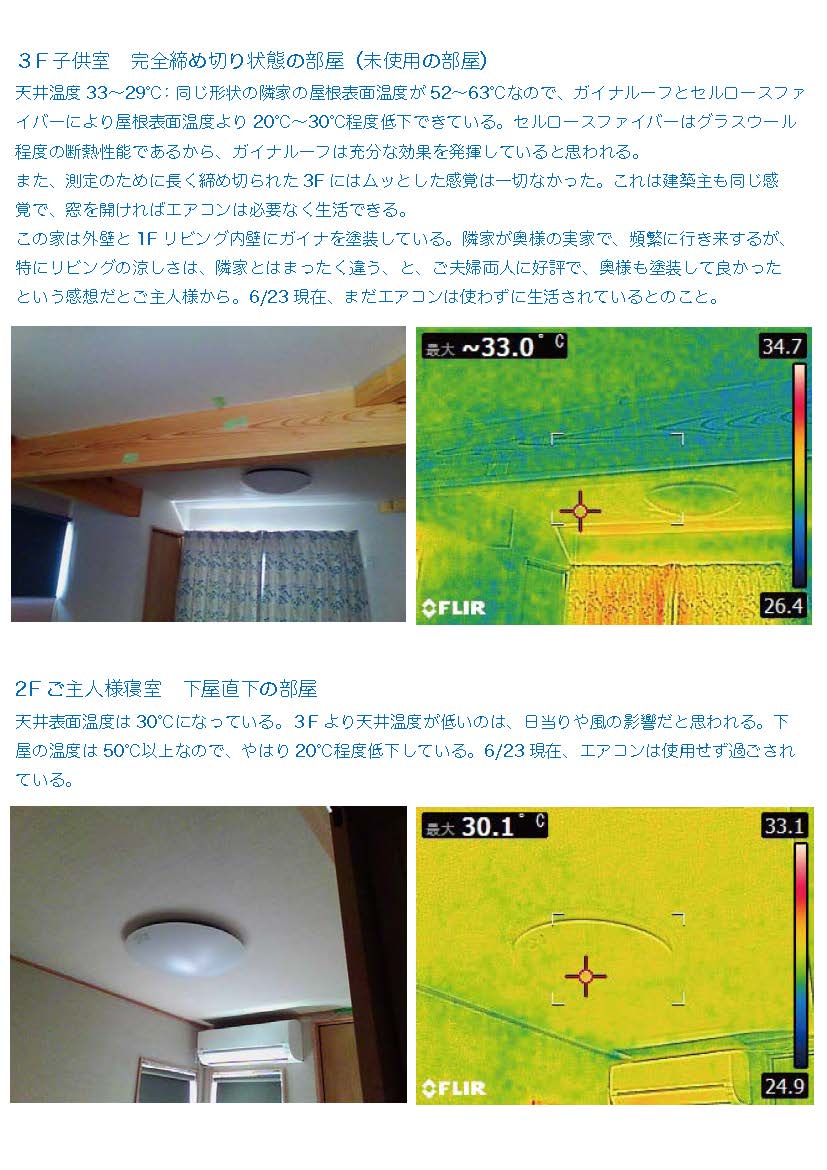

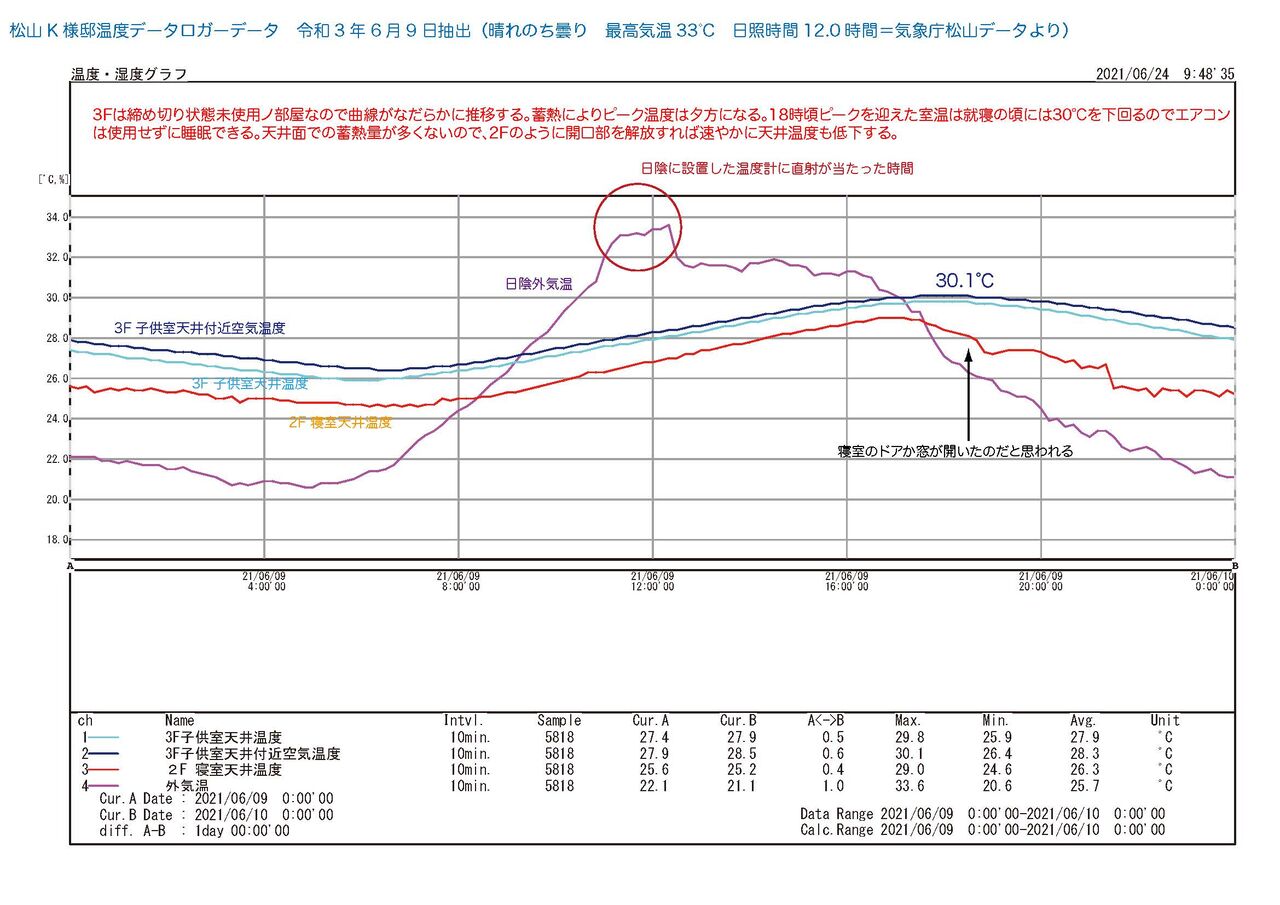

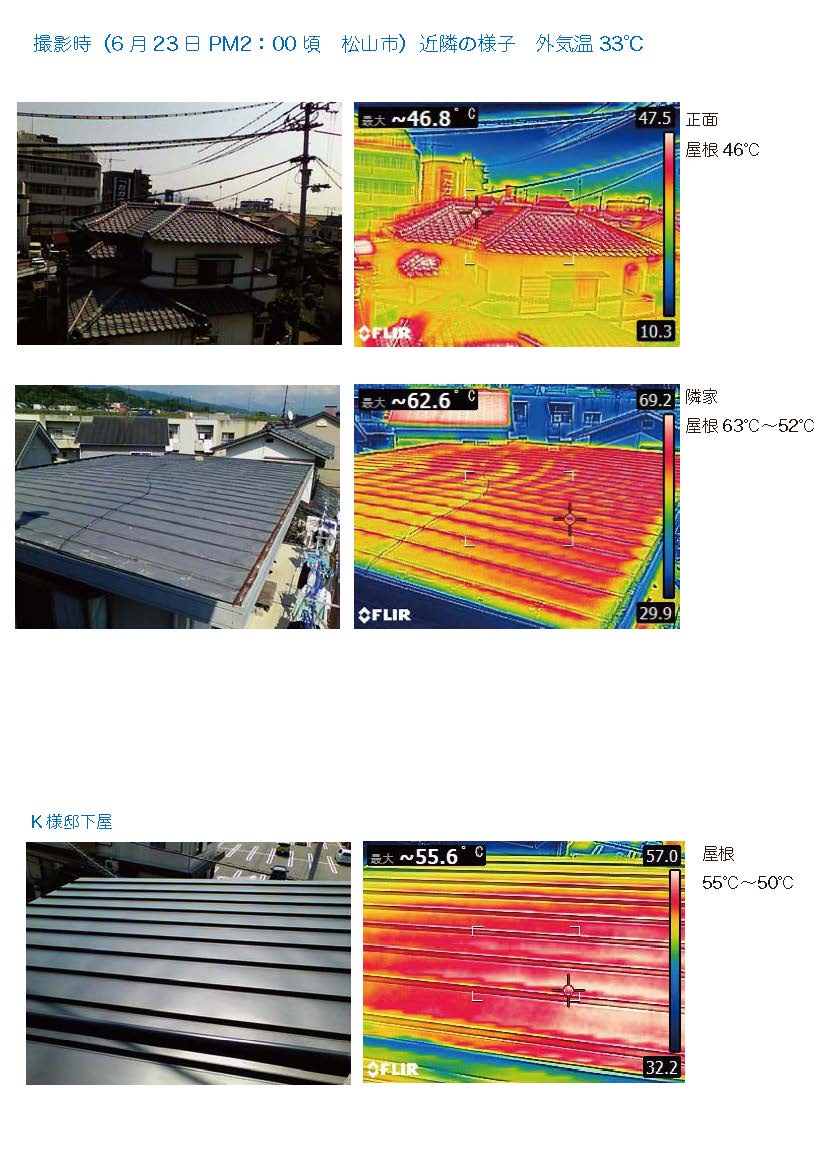

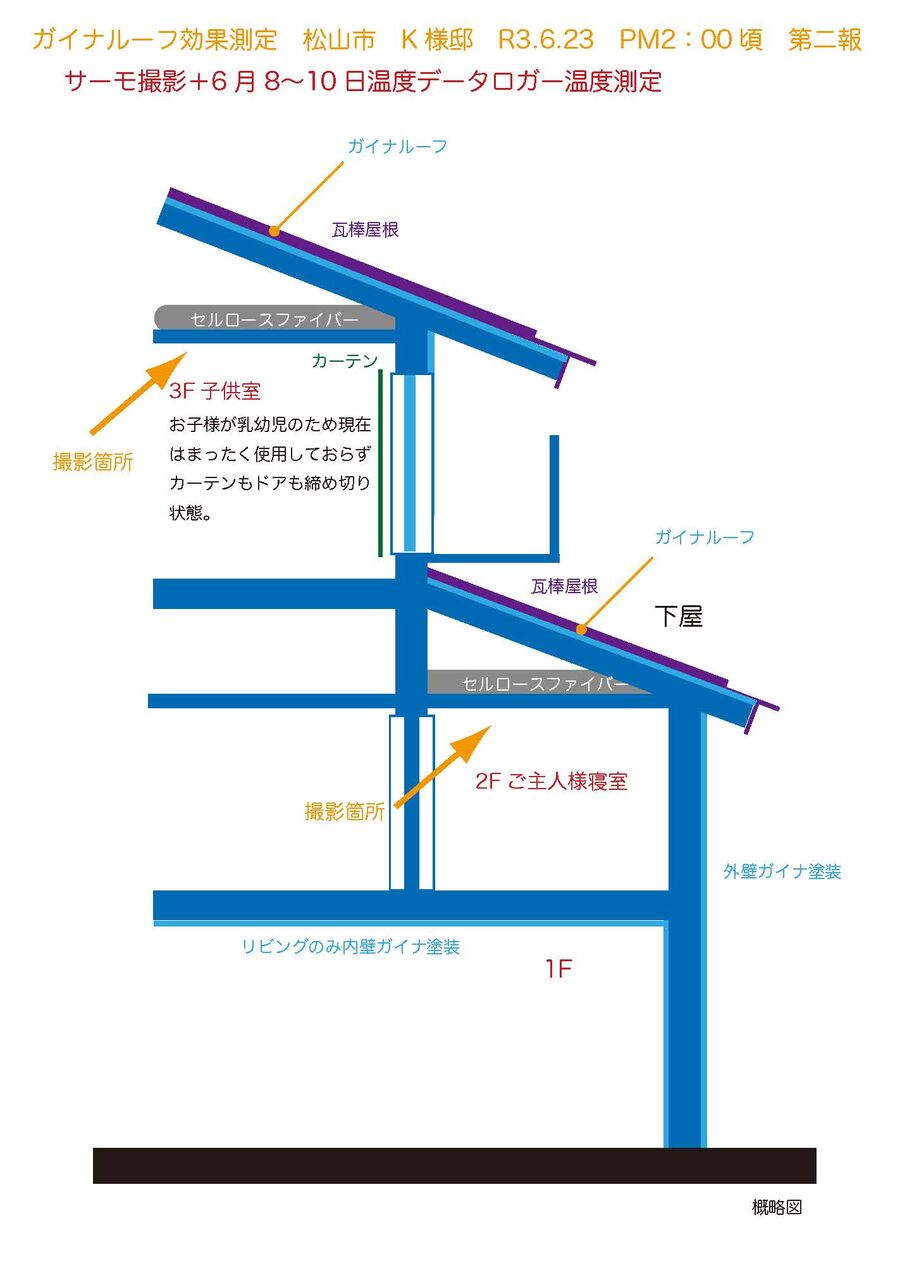

K様邸ガイナルーフ効果測定第二報
ガイナルーフ効果測定K様邸第二報2
ガイナルーフ効果測定K様邸第二報3

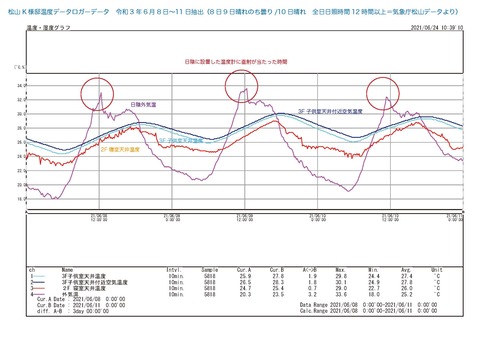

6月8日~11日イラストレータ1
6月9日イラストレータ

GAINAルーフ(遮熱断熱ルーフィング) 性能測定 高知県安芸市 木造倉庫(建築中)R3.6.21PM2:00

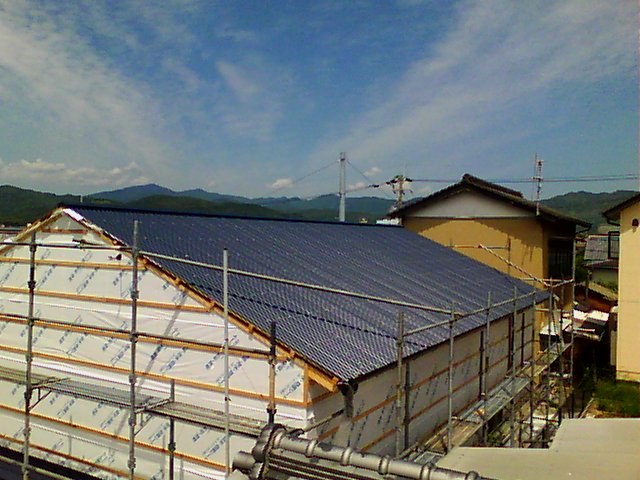

この建物は、建築中の木造倉庫です。屋根は鉄板小波、内装は合板、構造材露出(内装無し)であり、完成状態です。
R3.6,21現在、外壁は未施工で、透湿防水シートまで仕上がっています。
断熱材は無く、断熱材の役目をする部材はガイナルーフだけになります。
高知県安芸市は高知県内でも高温の地域で、阪神タイガース二軍のキャンプ地です。
日差しは本州とは比較にならないほど強い地域になります。


サーモ画像内の十字の市の印は画像内の温度の最高点を示し、左上にその温度を表示しています。

屋根
屋根サーモ

屋根温度は概ね62℃程度です。

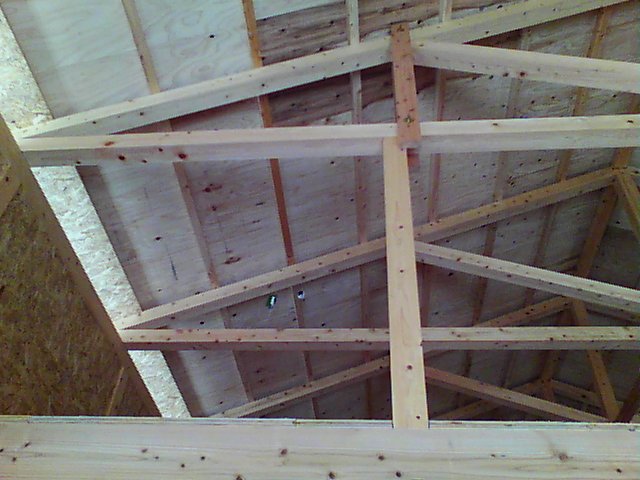

この時、直下の天井は、

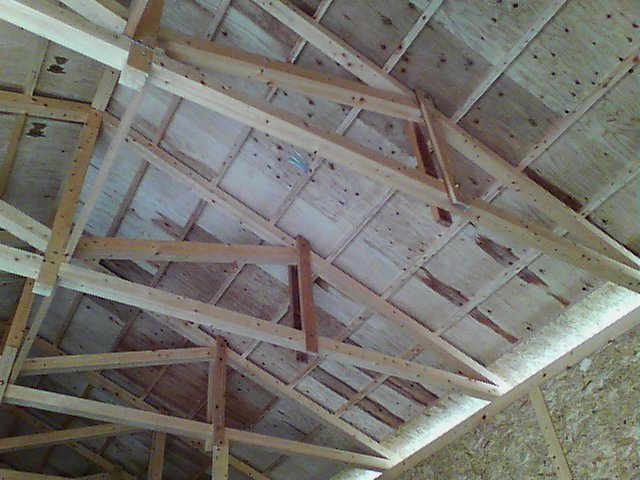

南側
南側サーモ


ガイナルーフの効果で、42℃程度と20℃程度の温度上昇を抑制できています。

北側は


北側
北側サーモ

同じように42℃程度です。

断熱材のない木造倉庫ですが、内部は全く暑くなく、熱気も感じません。
